Deze versie heb ik gemaakt als volgt:
Spanwijdte:
100 cm
Lengte
143 cm
Gewicht:
Vliegklaar (met 3S 3000 mAh):
1350 g ongeschilderd
1350 g met 3S 3000 mAh aan boord, accu weegt 255 g, jet weegt zonder accu ca. 1100 g
Vleugel:
Volgens eigen interpretatie.
Spar mm evenwijdig, mm board opzij en boven van mm holle carbon koker van mm lang.
CG 500 mm vanaf de 700 mm lijn van achteren uit gemeten.
Motor:
NTM Prop Drive Series 35-36A 1800 Kv / 875 W
Model: NTM Prop Drive 35-36A 1800
Kv: 1800 rpm / v
Max stroom: 65 A
Max Power: 700 W @ 12 v (3 S) / 875 W @ 15 v (4 S)
As: 4 mm
Gewicht: 120 g
ESC: 70 A
Celgetal: 3 s ~ 4 s LiPoly
Bolt gaten: 18,9 mm en 25 mm
Bolt thread: M3
Aansluiting: 3,5 mm Bullet-connector
Propeller:
aanvankelijk APC 8 x 4 E
tweede poging met APC 8 x 6 E
ESC:
HobbyKing 60A ESC 4A UBEC
Specs:
Constant Current: 60A
Burst Current: 80A
Battery: 2-4S Lipoly / 5-12s NiXX
SBEC: 5.5v / 4A
Motor Type: Sensorless Brushless
Size: 70 x 32 x 17mm
Battery Wire: 14AWG
Motor Wire: 14AWG
Weight: 61g
Programming Functions:
Battery Type: Lipo /NiXX
Brake: On / Off
Voltage Protection: Low / Mid / High
Protection mode: Reduce power / Cut off power
Timing: Auto / High / Low
Startup: Fast / Normal / Soft
PWM Frequency: 8k / 16k
Helicopter mode: Off / 5sec / 15sec (Start up delay)
Servo's;
Tweemaal
Corona 919MG Digital Metal Gear Servo 1.7kg / 0.06sec / 12g
Model: DS919MG
Operating Voltage: 4.8V / 6.0V
Werkende stroom: 200mA / 240mA
Operating Speed: 0.07sec.60º / 0.06sec.60º
Stall Koppel: 1.5kg.cm /1.7kg.cm
Grootte: 22.5X11.5X24.6mm (0,88 "x0.45" x0.96 ")
Gewicht: 12,5 g
Dead Band: ≤3uSec
Operating Travel: 40º / ene kant pulse reizen 400US
Potentiometer: 2 slider / Direct Drive
Kogellager: MR85
Gear: Metal
Connector draad: 215mm
Bedrijfstemperatuurbereik: -20J + 60J
Vermogen:
met 3S 3000 en APC 8 x 4 E statisch gemeten
44 A bij 11,1 V ofwel ca. 510 Watt
thrust ca. 1350 g statisch gemeten
met 3S 3000 en APC 8 x 6 E statisch gemeten
58 A bij 12,0 V ofwel ca. 630 Watt
thrust ca. 1200 g statisch gemeten
Verbouwing
Op 17-7-2018 spullen van Bernard ingebouwd uit zijn verongelukte Tornado 75.
ESC
SkyWalker UBEC 60 A; 2 - 6 S; ubec 5 V 5 A
EDF
Aerostar 2100 kv 3060 outrunner voor 6S
75 mm; 8 blads
Gewicht
Met 6 S 3300 mAh en 8 blads edf 2100 kv = 1750 g

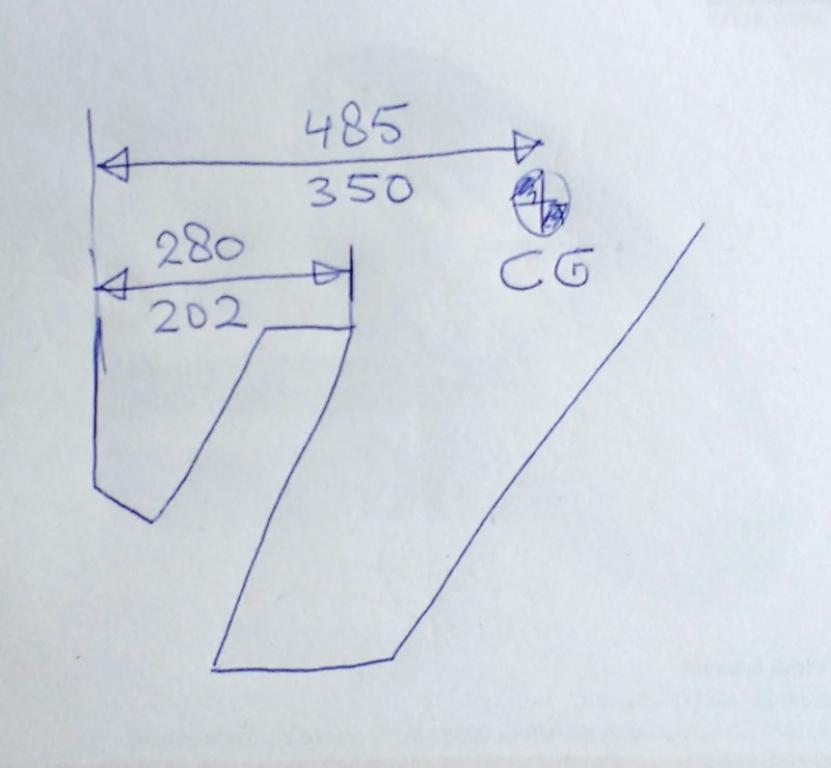

In de tekeninghieronder verhoudingsgewijs het CG aangegeven voor de grote SU en de kleine SU.
Gemeten van achterlijst stabilo en achterlijst grote vleugel, zowel bij kleine als grote SU, resp. 202 en 280 mm, CG ligt dan resp. 350 en 485 mm voor de achterlijst van stabilo.
Zie schets hieronder.
