Vond het een uitdaging om te kijken of ik ook een 12 V voeding kon bouwen. Ik had nog een oude pc-voeding liggen. Eentje van bruto 400 Watt. Met een rail met +12V1 14 A en +12V2 15 A.
Op deze manier zouden 2 laders van 150 Watt gevoed moeten kunnen worden.
Ik heb zoals op internet wordt aangegeven de voeding middels weerstanden vast belast. Dit om de schakelende voeding meer duurzaam tot zijn recht te laten komen.
De voeding was een jaar of zes oud en destijds op zich van goede kwaliteit.

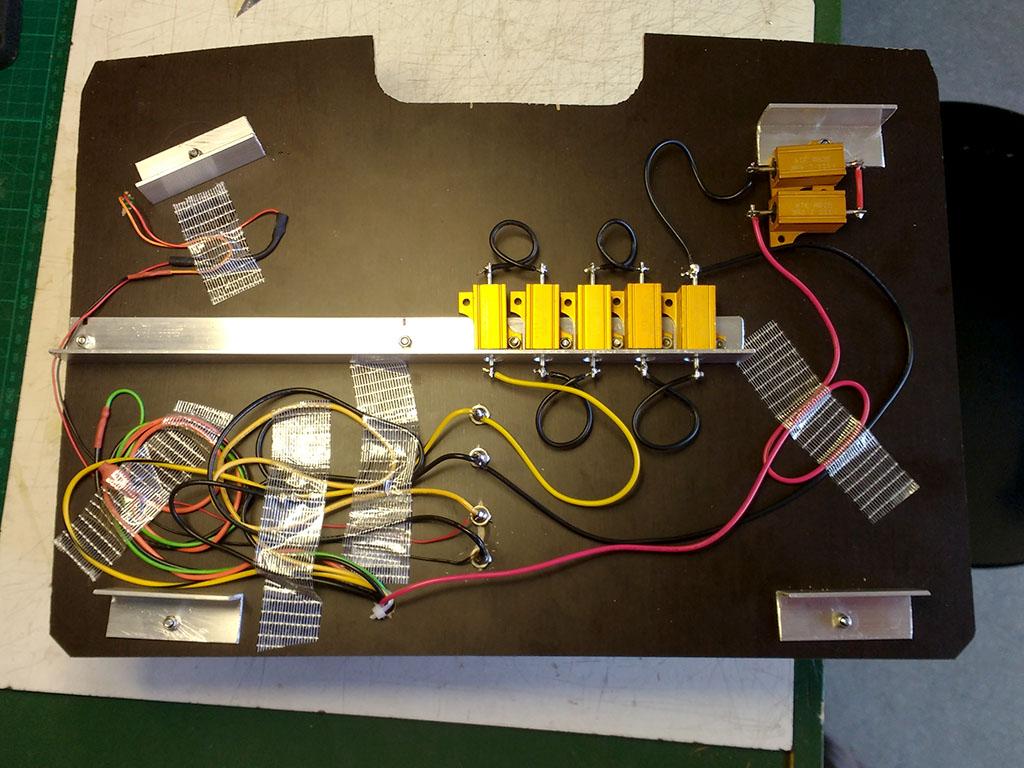

Ik heb de +12V2 lijn belast met vijf 3R3 ( 3,3 Ohm) 25 W weerstanden.
De +5V lijn met twee 3Rs 25 W weerstanden.
Aan de +3,3V lijn hangt niets.
De zo ca. 9 W en 4 W standaard opgewekte warmte wordt afgekoeld door de aluminium behuizing van de weerstanden en door de aluminium montagestrip waar tegen ze vast geschroefd zijn. Als basis is een triplex plankje gebruikt.
Ik heb de groene draad (14) met de min vast gesoldeerd zodat de voeding meteen start als de schakelaar van de voeding in wordt geschakeld.

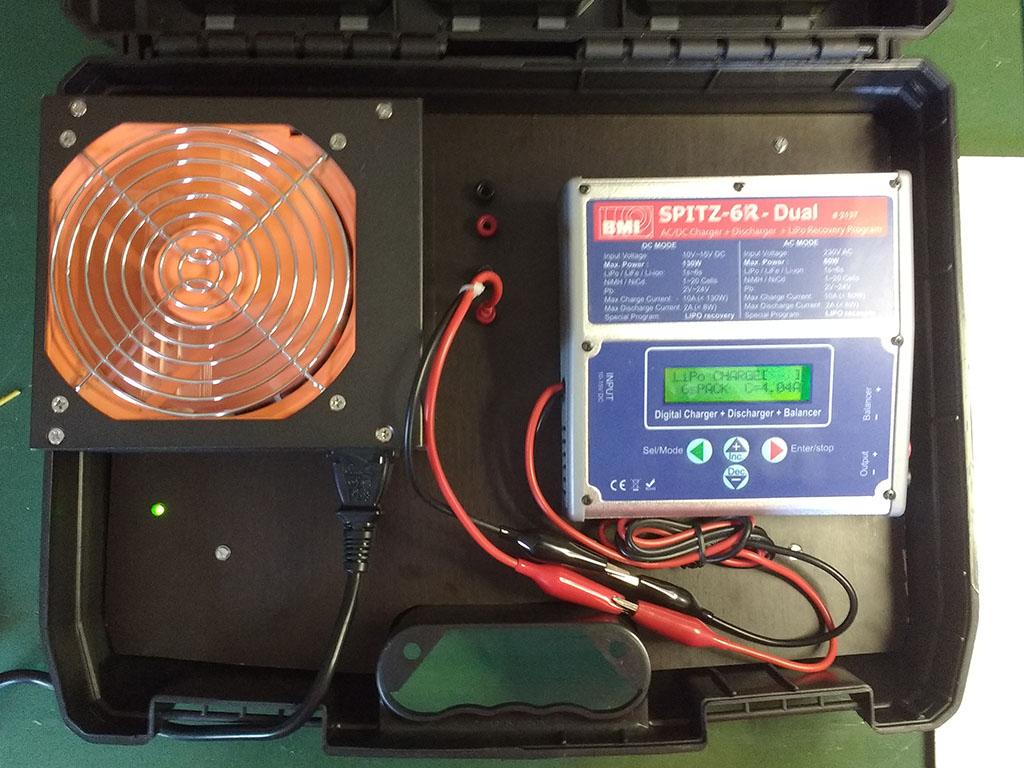

Een groen ledje verbonden met een weerstand aan de 12 V gaat branden als de voeding aan staat. Ook de ventilator gaat direct bij aan zetten draaien.

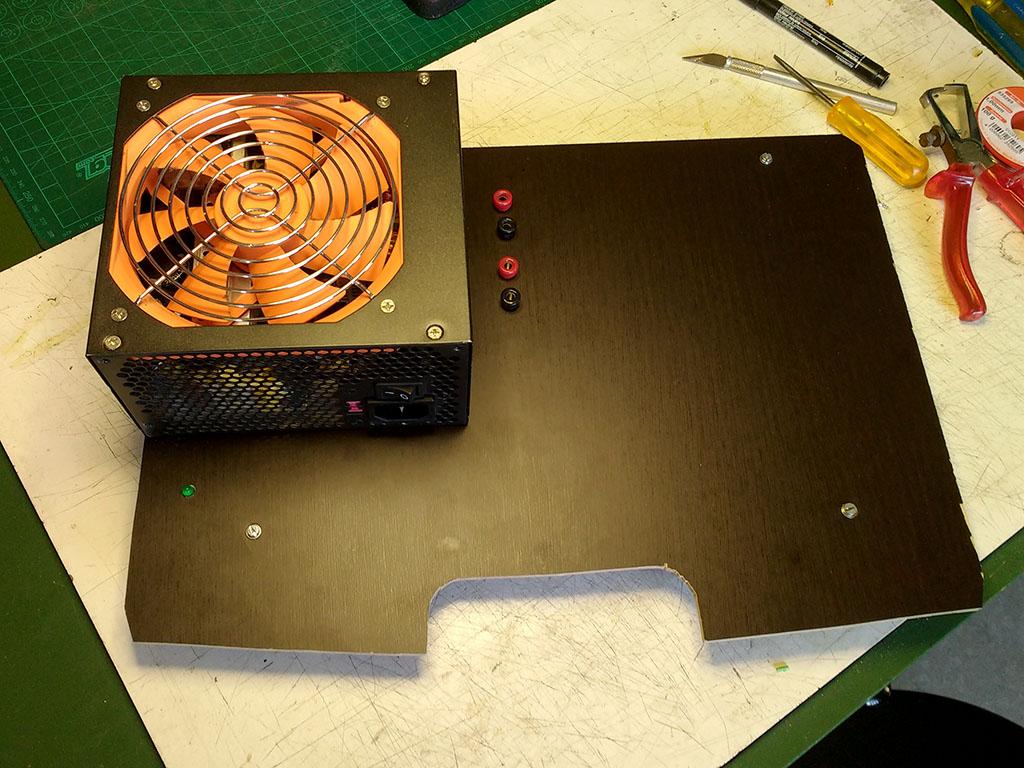

Een plastic boormachinekoffer van de Gamma van 10 Euro is gebruikt voor de inbouw.

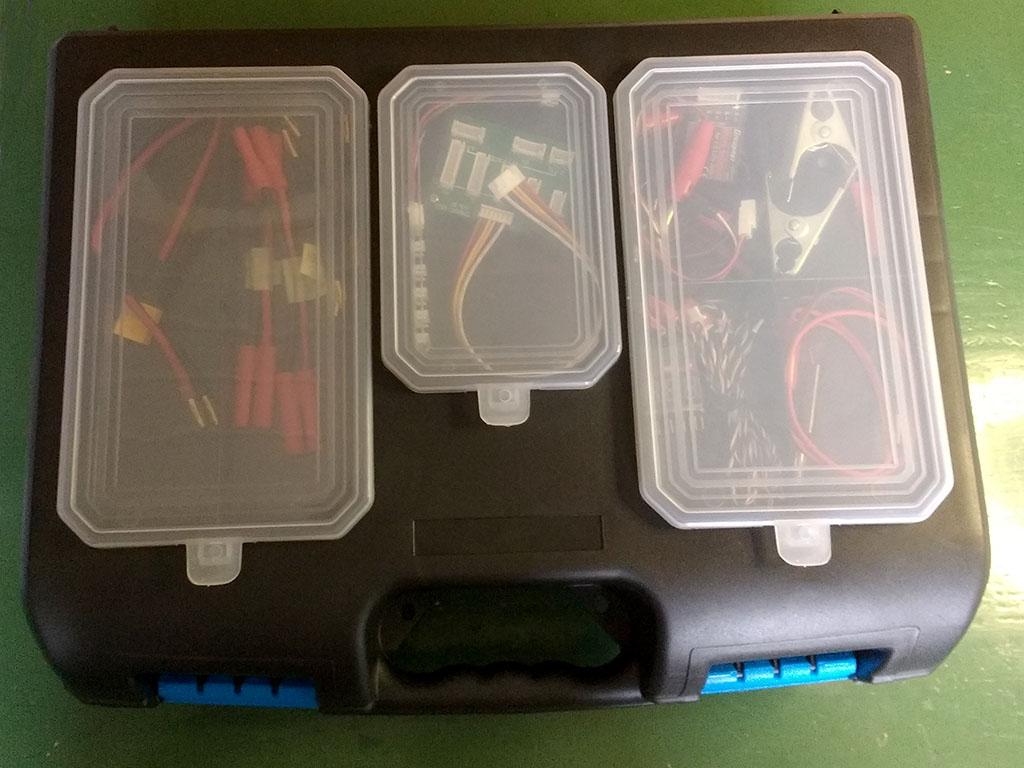

Die koffer heeft op het deksel nog een drietal vakjes waarin eventueel kabeltjes etc. kan worden opgeborgen.
5-6-2017
