Let op
Op 18-08-2020 uit de zender gehaald. Deze instellingen stonden in de zender:
eindpunt
1 130 130
2 100 100
3 100 100
4 50 50
sub trim
1 -10
2 -25
3 0
4 +30
trim
1 -> 12
2 -up 12
3 0
4 0
flaperon act
alles 100%
+ +
+ +
+
-
Let op
De aansluitsnoertjes tussen hoofdvleugel en zijvleugeltjes is onlogisch gekleurd. Wit rood zwart moet op geel bruin rood en andersom!
Afmetingen
Lengte 152 cm
Spanwijdte 68 + 2x 77 = 222 cm
CG

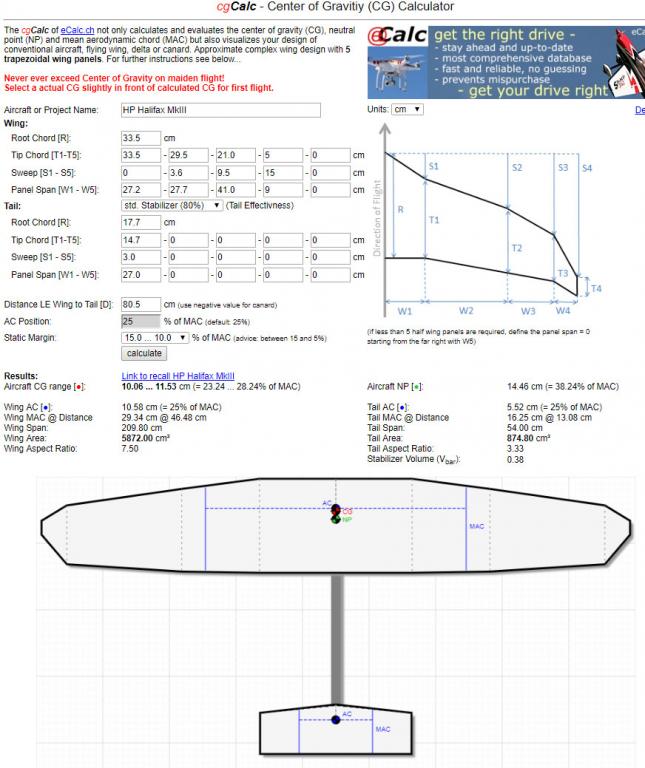

Met cgCalc berekent op ca. 10.0 - 11.5 cm achter LE
Op 6-7-2019 het CG toch naar voren gebracht, meer richting de 25 %, door in de neus nog 250 g lood te stoppen, waardoor het CG op ca. 85 - 90 mm achter LE kwam te liggen. Bij de maiden op 7-7-2019 bleek dit CG prima te voldoen!
Gewicht
Romp incl. carbonstaven = 4065 g
Twee vleugelverlengstukken = 2x 910 = 1820 g
Accu's 3x 3S 5000 mAh Turnigy Heavy Duty = 1320 g
In totaal vliegklaar = 7200 g plus 250 g = 7450 g
Accu keuze-belasting:
Startuitgangspunt is 3 accu's 3S 5000 mAh ofwel 15000 mAh bij 11,1 V
Redenatie:
Halifax weegt 7 kg en heeft nodig 175 W per kg ofwel in totaal 7 x 175 = 1225 W.
1225 W bij 11 V betekent 110 A.
1 minuut vliegen vraagt zo 1/60 x 110 Ah ofwel 1,8 Ah
Met 15 Ah accu kan zo in theorie 15/1,8 = 8 minuten vliegen.
In de praktijk moet zo ca. 5 minuten vliegen mogelijk zijn incl. opstijgen en landen.
Gekozen voor Turnigy Heavy Duty 60-120 C 3S accu's en die wegen tezamen 1320 gram.
Motoren
Turnigy SK3 3542 1250kv (€ 32)
Vermogen met 9 x 7 3-blads propeller van Memphis Belle
met 3 S 5000 mAh en 11,5 V 43 A 465 W
met 3 S 5000 mAh en 10,8 V 40 A 450 W
Specs.
Turns: 10T
Voltage: 3 ~ 4S LiPoly
RPM / V: 1250kv
Interne weerstand: 0.022Ohm
Max Laden: 54A
Max Power: 755W
Shaft Dia: 5.0mm
Bolt gaten: 25mm
Bolt thread: M3
Gewicht: 141g
Motor Plug: 3,5 mm Bullet Connector
ESC
HobbyKing 60A ESC 4A UBEC
specs:
Constant Current: 60A
Burst Current: 80A
Batterij: 2-4S LiPoly / 5-12s NiXX
SBEC: 5.5V / 4A
Motor Type: Sensorloze Brushless
Afmetingen: 70 x 32 x 17mm
Batterij Draad: 14AWG
Motor Wire: 14AWG
Gewicht: 61 g
Programmering Functies:
Batterij Type: Lipo / NiXX
Brake: On / Off
Voltage Protection: Low / Mid / High
Bescherming mode: Verminder vermogen / Snijd de macht
Timing: Auto / High / Low
Startup: Snel / Normaal / Soft
PWM Frequentie: 8k / 16k
Helikopter-modus: Uit / 5sec / 15sec (Start delay)
Servo's
In staart voor richtingsroeren
Details
Turnigy TSS-10MG Digital Micro Servo 2.2kg / 10g / 0.12
Turnigy digital micro servo offering great torque, speed, excellent centering and a great price! The gear train is all metal geared.
Specs:
Weight: 10.0gram Size: 23.1mmx12.0mmx24.9mm
Torque: 2.2kg.cm (4.8v) - 2.5kg.cm (6.0v)
Speed: 0.12sec/60deg (4.8v) - 0.10 sec/60deg (6.0v)
Voltage: 4.8-6.0v
Type: Digital Micro
Gear Train: Metal
Ball Bearing: No
Plug: JR/Futaba
In vleugel als ailerons
Corona DS329MG Digital Metal Gear Servo 3,8 kg / 0.11sec / 32g
Model: DS329MG
Operating Voltage: 4.8V / 6.0V
Werkende stroom: 300mA / 400mA
Operating Speed: 0.12sec.60º / 0.11sec.60º
Stall Koppel: 3.8kg.cm / 4.5kg.cm
Afmetingen: 32.5 x 17 x 34.5mm
Gewicht: 32g
Dead Band: ≤3uSec
Operating Travel: 40º / ene kant pulse reizen 400US
Potentiometer: 5 slider / Direct Drive
Kogellager: MR106
Gear: Metal
Connector draad: 300mm
Bedrijfstemperatuurbereik: -20J + 60J
De retractmotor voor de hoofdwielen wegen 60 g per stuk.
In staart als staartwielbesturing
TGY Bp-380MG
Hoofdwielen
Graupner Air-Ultra-Leichtrad 120 mm (art. No. 165.120)
