BMI Edge 540 Kneus / Specificaties

Spanwijdte:
124.5 cm
Lengte
118 cm

Gewicht:
met Turnigy Aerodrive SK3 - 3548- 1050kv en TGS Precision Sport Propeller 12x6E
vliegklaar zonder accu  1305 g
vliegklaar met 3 S 4000 mAh   1655 g  (accu weegt 250 g)
vliegklaar met 3 S 3000 mAh   1565 g  (accu weegt 260 g)

met NTM 3542 en Aerostar Composite Propeller 12x6
vliegklaar zonder accu  1315 g
vliegklaar met 4 S 2400 mAh Bolt  1585 g  (accu weegt 270 g)
vliegklaar met 3 S 3000 mAh   1575 g  (accu weegt 260 g)
vliegklaar met 3 S 4000 mAh   1665 g  (accu weegt 350 g)

Motor:
(aanbevolen Hacker A30-14L 800 kv 3 S 2100-2600 mAh met 13 x 6,5 - 14 x 7)

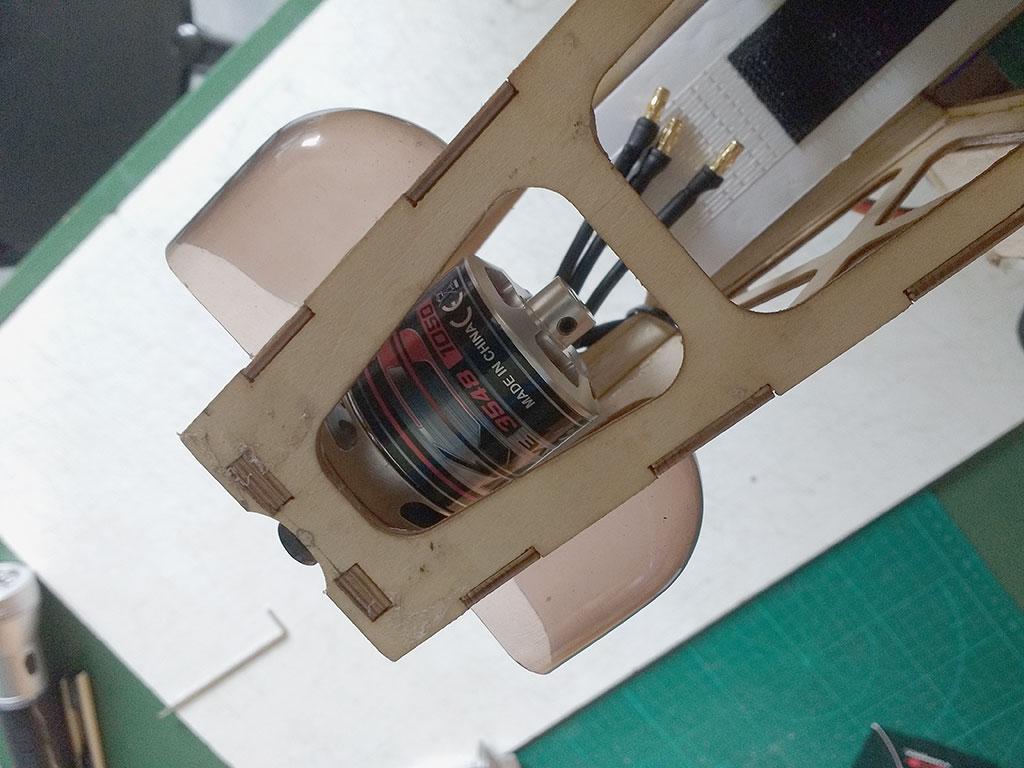

Op 30-8-2017 de NTM motor uitgebouwd en deze SK3 ingebouwd
Turnigy Aerodrive SK3 - 3548- 1050kv Brushless Outrunner Motor
Specs:
Turns: 8T
Kv: 1050
Internal resistance: 0.016 Ohm
Voltage: 11.1 ~ 14.8V (3~4S LiPoly)
Max Loading: 50A max
Power: 820W
Shaft dia: 5.0mm
Mounting bolts: 25mm x M3
Connectors: 3.5mm Bullet
Weight: 176g

(Op 30-8-2017 deze motor uitgebouwd
Model: NTM Prop Drive Series 3542 1000kv
Kv: 1000 rpm/v
Poles: 3
Motor Wind: 8T
Max current: 47A
Max Power: 450W @ 12v (3S) / 700W @ 15v (4S)
Shaft: 4mm
Weight: 146g
ESC: 50A
Cell count: 3s~4s Lipoly
Bolt holes: 18.9mm & 25mm
Bolt thread: M3
Connection: 3.5mm Bullet-connector)
Lagers / As :  2x  10 x 4 x 4 / as 4  (versie 2 heeft 5 mm as)(3548 900kv heeft ook as van 5 mm en zo 2x  10 x 4 x 5)

Propeller:
Op 30-8-2017 op de SK3 motor geplaatst:
TGS Precision Sport Propeller 12x6E
(Er zat op een Aerostar Composite Propeller 12x6)

Vermogen: let op; niet altijd vol gas vliegen !
met Turnigy Aerodrive SK3 - 3548- 1050kv en met TGS Precision Sport Propeller 12x6E en 3 S 4000 mAh:
(met deze aandrijving kan het model recht omhoog vliegen!; vraagt wel korte vliegduur van ca. 5 min met 3 S 4000 mAh)
(met deze aandrijving kan met ca. 15 A gevlogen worden; ca. 7 min heel zuinig vliegen verbruikte ca. 1500 mAh)
statisch gemeten:
62 A  ofwel  700 Watt  bij  12,3 V
57 A  ofwel  635  Watt  bij  12,1 V


met Aerostar Composite Propeller 12x6

met 4 S 2400 mAh Bolt en 10 x 5 GFK E:
44 A  ofwel 680 Watt  bij  16,6 V; thrust ca. 1750 g
met 3 S 4000 mAh TGY en 12 x 6 GFK E:  (vliegtijd ca. 7,50 min)
49 A  ofwel  575 Watt  bij 12,3 V; thrust ca. 1750 g


Servo's:
4x Turnigy ™ TGY-211DMH Coreless W / Heat Sink DS / MG 2,3 Kg / 0.10sec / 16g
Gewicht: 16 gram
Afmetingen: 23 x 12 x 25,4 mm
Torque @ 4.8V: 1,9 kg / cm
Torque @ 6.0V: 2,3 kg / cm
Snelheid @ 4.8V: 0.12 sec / 60 ° onbelast
Snelheid @ 6.0V: 0.10 sec / 60 ° onbelast
Toestel: Metal gear / Dual kogellager
Motor: Coreless

CG:
70 mm
(met 3 S  4000 mAh TGY en 12 x 6 GFK E; uit neus gehaald 20 g en op staart geplakt 5 g)

Aanbevolen motor:
Hacker A30-14L 800 kv 3 S 2100-2600 mAh met 13 x 6,5 - 14 x 7
A30 Outrunner Series
A30 14L
Kv (rpm/V)800
Max Power (W)500W
Max Amp (15sec)35A
Max Efficiency85%
Io (No load A)1.6A
Rm (Resistance)0.036Ohm
Shaft Diameter5mm
GearboxN/A
Motor Diameter37.2mm
Motor Length39mm
Motor Weight143g
Built in FanYes
Max Rpm18,000
Poles14
CaseOutrunner
ESC Timing20-25 deg
ESC Switching Freq.8-16KHz
