Let op! Niet met vol gas vliegen. Ben gestart met een instelling van throttle 50 % ofwel ca. 15 A ofwel 175 W bij 3 S met 10 x 4 Aeronaut.

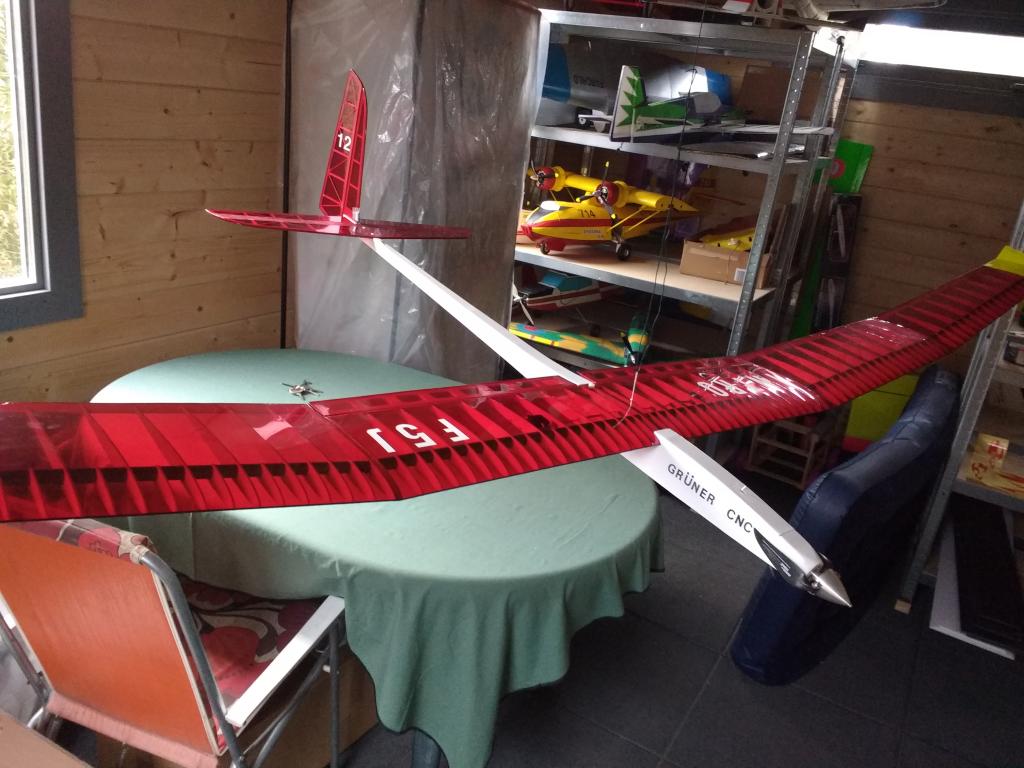

Besteldatum 10-12-2018 bij Himmelsche Hollein / Ontvangen 12-12-2018 / Gereed na 1,5 week bouwen.
Instellingen volgens fabrikant:
CG op 87 - 90 mm hinter der Nasenleiste; beginnen op 87 mm; heb nu het CG op 87 ingesteld als horizontaal.
Roeruitslagen hoogteroer +/- 15 mm, richtingsroer +/- 60 mm, remkleppen 70 - 90 graden.
Gewicht
Vliegklaar met aluminium spinner en 3 S 1000 mAh accu en ca. 2 g lood aan uiteinde linker vleugel en ca. 5 g lood aan stabilo = 1060 g
Let op! Een servo in de vleugel en een in de staart blijven in ruststand gemakkelijk piepen. Ik mat daarbij per servo een stroomopname van tot ca, 0.20 Amp bij ca. 11,8 V. In rust met gepiep in vleugel en in staart ca. 0,25 Amp.
Servo hoogteroer trok tijdens belasting tot ca. 0,40 Amp, in rust met gepiep tot ca. 0,20 Amp, zonder gepiep 0 Amp.
De andere servo's ook zo.
Alle servo's belast trekken minder dan 2 Amp.
Met twee piepende servo's in de vlucht wordt ca. 0,25 Amp getrokken; bij een 1000 mAh accu kan dan in theorie 4 uur worden gevlogen, in de praktijk is dat afwachten, doet de luchtstroom het piepen stoppen?, anders rekenen op maximaal 2 uur?
Daarom later toch maar de folie bij het scharnier doorgesneden en daar een scharnier 3M tape over geplakt waardoor de roeren met minder weerstand gingen bewegen; het piepen trad daardoor minder vaak op.
De motor kaal zonder propeller mat bij vol gas max. 1,2 Amp bij 11,8 V.
Gewicht
Zonder ingebouwde onderdelen:
romp 125 g
vleugel middendeel 180 g / buitendeel (2x) 145 g
stabilo 30 g
kielvlak 15 g
In totaal 650 g.
Uiteindelijk vliegklaar met 3 S 1000 mAh = 1060 gram
MotorMotor:
Turnigy2836 Borstelloze Outrunner 1000kv T2836-1000 €20
Kv: 1000 rpm/v
Max current: 25 A
Max Power: 300 W @ 11.1 v (3S)
Shaft: 4 mm
Weight: 80 g
Cell count: 3s Lipoly
Bolt holes: 25 mm
Bolt thread: M3
Connection: 3.5 mm Bullet-connector
ESC
Turnigy Plush 30 A
Sbec 2 A
aansluiten kleur op kleur: geel / geel, rood / rood, zwart/zwart
motorrem ingesteld met throttle op 100 %
Servo's
Corona 939MG Digital Metal Gear Servo 2.7kg / 0.13sec / 12,5 g
Model: DS939MG
Operating Voltage: 4.8V / 6.0V
Werkende stroom: 200mA / 240mA
Operating Speed: 0.14sec.60º / 0.13sec.60º
Stall Koppel: 2.5kg.cm / 2.7kg.cm
Grootte: 22.5X11.5X24.6mm (0,88 "x0.45" x0.96 ")
Gewicht: 12,5 g
Dead Band: ≤3uSec
Operating Travel: 40º / ene kant pulse reizen 400US
Potentiometer: 2 slider / Direct Drive
Kogellager: MR85
Gear: Metal
Connector draad: 215mm
Bedrijfstemperatuurbereik: -20J + 60J
Vermogen
met 3 S 1000 mAh Bolt
met Aeronaut 9 x 6,5 (23 x 16.5 cm) in witte meenemer van Acromaster: bij 11,6 V bij vol gas 30 A ofwel 296 Watt; deze propeller is te groot
met Aeronaut 10 x 4 en 3 S 1800 mAh met 50 % throttle 15 A ofwel 175 W bij 12,6 V
met Aeronaut 10 x 4 en 3 S 1000 mAh met 50 % throttle 14 A ofwel 165 W bij 12,4 V
met Aeronaut 10 x 4 en 3 S 1000 mAh met 50 % throttle en gashandel op slechts halverwege, dan stijgt de Intro ook al net voldoende op en verbruikt dan slechts 10 A ofwel ca. 110 Watt
Covering Film Transparant ROOD 201 407000032-0 € 8,07 per 5 meter.
